变电站直流系统主要由直流充电屏、直流馈电屏、蓄电池组及蓄电池屏组成，为继电保护装置、测控装置、自动化装置、断路器分合操作、事故照明、不间断电源、各类信号回路提供直流电源，直流系统的可靠与否，是变电站安全运行的保障。

1）目前部分变电站直流系统是环网供电，保护屏屏顶安装有小母线。 直流系统改造需要将环网供电改为辐射供电，并拆除屏顶直流小母线。

2）前期设计时规模有限，造成主控室保护屏柜拥挤，电缆众多，电缆沟又少又狭小。 部分屏柜底部只有一侧预留孔洞可供电缆进出，为新敷电缆穿线进屏柜增加一定难度。

△ 保护屏柜孔洞被电缆挡住，施工人员趴在电缆沟里牵引电缆

△ 直流馈线屏被2个保护屏夹在中间

3）前期接线时安装工艺参差不齐，很多电缆没有吊牌，线号头标注不规范，保护屏柜之间任意跳接直流电源，查清二次回路存在一定难度。

4）欲拆除原有的直流馈电屏，必须将所有的直流馈电负荷转接至临时馈电屏，此过程中如果操作不当，可能会导致直流电源短路、直流母线失压、保护装置掉电、开关误动等一系列事故，对施工人员查线、接线、拆线等操作要求非常高。 转接工作开展前，找准可以并接的等电位端子或通过增加电压端子和连接片增设等电位端子，然后敷设临时电缆接入等电位端子，保障需要转接的设备或回路不掉电。 若直流电压极性弄错、带电线芯包裹不扎实而碰到屏柜以及两线芯短路，都会造成严重事故，要求施工人员务必小心谨慎，严格按照流程规范作业。

△ 现场负责人强调作业内容、工作票信息、安全风险和管控措施

5）屏柜拆除时产生的震动可能会使相邻保护屏继电器接点误动。 正常情况下，直流屏柜与相邻屏柜之间有连盘螺丝，屏柜底座与槽钢之间有焊点，拆除屏柜时需要控制好力度和屏柜倾斜幅度，将震动降低到最低。

6）10kV配电室I/II保护电源、I/II控制电源之间没有形成环网，也无环网刀闸可供投退，需要查找保护电源和控制电源对应哪个间隔的开关柜屏顶，屏顶直流小母线关系着转接10kV配电室保护电源控制电源是否掉电。 以往变电站10kV开关柜发生爆炸事故，可能是因小动物进入导致短路，也可能是开关拒动或者开关质量不过关，所以应尽量减少在10kV配电室施工的时间。

△ GD标签为保护屏直流电源输入端子排，增加1个电压端子，并将GD1和GD2短接、GD5和GD6短接

7）直流充电屏（或者馈电屏）两侧都是保护屏且跨接屏顶小母线，退屏时屏柜顶部可能接触到小母线，造成屏顶小母线短路、接地。 所以退屏前需要转接屏顶直流小母线、交流小母线（即保护电压），然后拆除屏顶小母线。

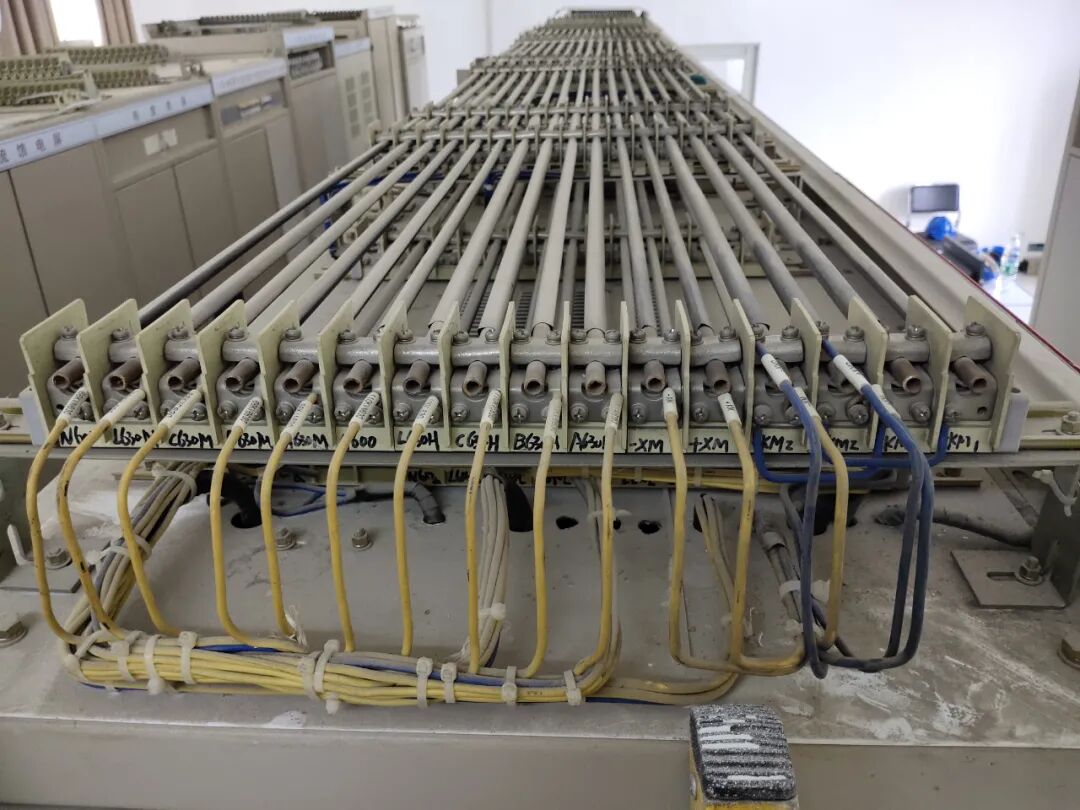

△ 1#主变保护屏至02保护屏屏顶有多根屏顶小母线

△ 在屏顶敷设电缆，采用电缆过渡软连接屏顶小母线后拆除屏顶小母线

除此之外，直流系统改造工程还涉及到其他诸多环节： 编写审批施工三措一案、三级安全技术交底、报审开工资料、办理工作票和施工作业票等； 申请领取并转运电缆、屏柜、蓄电池； 完成蓄电池组全核对性充放电试验、蓄电池内阻测试、充电机充电特性试验、绝缘试验； 协调直流系统厂家到现场整体调试，协调后台厂家根据直流规约制作点表交由自动化班组审核，最后重置直流系统告警信号、报文、光字牌，协同运维人员完成集控中心对点。
